왜? 오메가 스트레이너 인가?


Ω-STRAINER	U-STRAINER	Y-STRAINER	T-STRAINER
본체내부에 Ω형상의 SCREEN이 내장되고 형상에 따라 유체가 흐르는 구조로 되어 명명하게 되었음.	본체 내부의 SCREEN에 따라 유체가 흐르는 구조로 U-TYPE 또는 SCREEN의 형상에 따라BUCKET, BASKET TYPE 으로도 불려짐.	유체의 흐름방향과 본체의 외부 형상이 Y자와 유사하다 하여 붙여진 총칭임.	본체의 외부 형상이 T자와 유사하다 하여 붙여진 총칭임.

에너지 효율성을 극대화 했습니다.

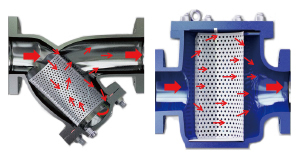

에너지 효율성 01	45˚와류형 흐름의 Y형보다 직선형의 흐름의 OMEGA형은 압력손실이 현저하게 낮습니다. (Cv값 약200% 향상)
에너지 효율성 02	이상적인 Screen의 형상(OMEGA)으로 이물질은 스크린의 중앙으로 집결되고 유체는 좌우방향으로 우회하여 유체의 저항을 최소화 하였습니다.
에너지 효율성 03	충분한 Volme의 유로로 설계된 본체와 큰 개구면 적의 Screen으로 유체의 저항을 최소화 하였습니다.

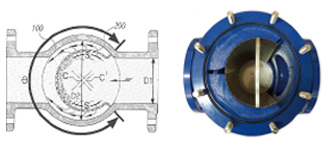

에너지 효율성 04	Screen이 입구쪽으로 편심 안착되어서 2차측 유로의 점진적인 확장효과로 인해 유체의 저항을 최소화 하였습니다.

고객 지향의 합리적인 구조입니다.

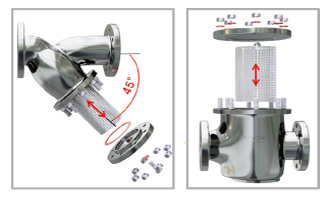

고객지향 01	스크린 분해조립의 수월성 45˚하향으로 분해하는 Y형과 달리 오메가형은 기본적으로 Top entry 방식으로써 스크린의 분해조립이 매우 수월한 구조입니다.
고객지향 02	스크린의 수평 방향 분해·조립 전환 가능 고객현장의 여건에 따라 스크린의 청소성을 감안해서 유지관리가 쉬운 방향으로 설치가 가능합니다. (윗 방향, 앞 또는 뒷방향)
고객지향 03	면간거리를 조정해서 맞춤제작 오메가스트레이너는 어느타입 보다 면간거리가 짧아서 시공성이 수월하고 스페이스가 좁으나 설비를 개선하고자 교체하여 시공시에는 주문에 의한 면간거리를 현장의 여건과 동일하게 맞춰드립니다.(단, 이럴경우는 제관제 용접구조 임)
고객지향 04	Sight Glass Cover 설치 Screen이 입구쪽으로 편심 안착되어서 2차측 유로의 점진적인 확장효과로 인해 유체의 저항을 최소화 하였습니다.
고객지향 05	Flushing 기능 Ball Valve 부착 고점도를 사용하는 곳이나 Process의 특성상 이물질이 많이 발생하는 곳에서는 스크린에 이물질의 누적 시 커버를 분해하지 않고 하단에 설치된 Flushing용 Ball valve를 열어서 주기적으로 청소를 할 수 있습니다.
고객지향 06	I-Bolt 부착 Screen 청소를 위한 Cover의 분해·조립을 수월하게 보조하기 위해서 Cover의 상단 양쪽에 I-Bolt를 설치 하였습니다. (100A 이상의 중량품에 만 해당됨)
고객지향 07	Drain Plug 부착 스크린의 분해전 스트레이너의 내부에 고여있는 유체를 퇴수시키기 위해서 모든제품에 대해서 Drain plug를 설치 하였습니다.

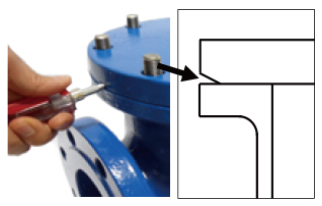

고객지향 08	Cover의 하단에 경사면 부여 Cover를 분해시 고착된 Gasket으로부터 손쉽게 분해를 위해 드라이버나 쐐기등으로 수월하게 격리 시키도록 경사를 부여 했습니다.
