플러싱 스트레이너

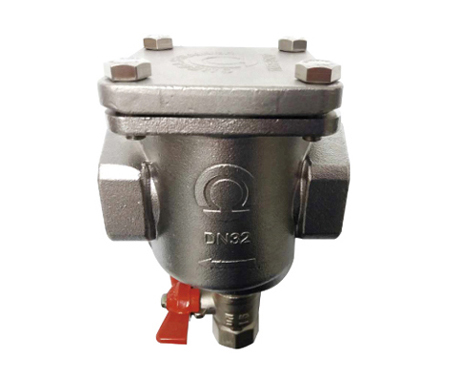

플러싱 스트레이너
(나사식)

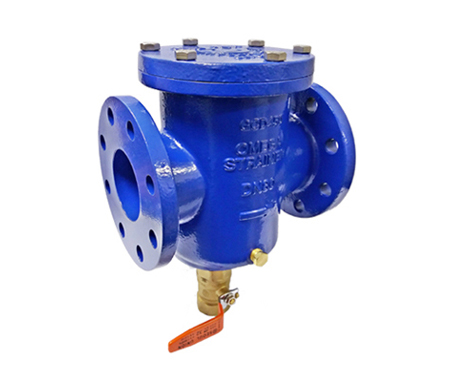

플러싱 스트레이너
(플랜지식)
제품특징ㅣFeature
- • 유체의 흐름구조가 일직선상으로 압력손실을 최소화 했습니다.
- • 운전 중에도 카바를 분해하지 않고 볼밸브를 열어서 내부의 이물질을 밖으로 분출할 수 있습니다.
- • 스크린 내부의 이물질 누적상태를 Sight Glass에 의해 확인할 수 있어서 적기에 대응할 수 있습니다.
- • 시공시 카바의 설치방향은 손쉬운 분해·조립을 위해 앞·뒤·위 방향 어느 곳으로도 취할 수 있습니다.

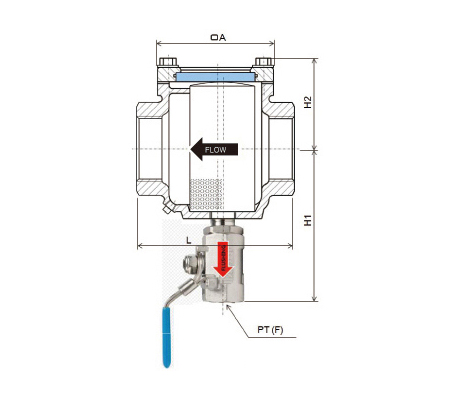

외관치수 (FLS-10S)
-
호칭지름 L HI H2 □A Flushing
size(F)15A(1/2") 62 82 36 50 3/8" 20A(3/4") 68 87 34 56 3/8" 25A(1") 80 91 44 62 3/8" 32A(1¼") 95 109 53 78 1/2" 40A(1½") 114 128 62 92 3/4" 50A(2") 134 157 74 112 1" 비고 - Sight Glass는 Option사항 입니다.

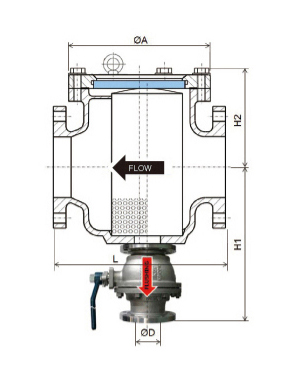

외관치수 (FLS-10F)
-
호칭지름 L HI H2 ØA Flushing
size(F)50A(2") 190 173 90 □118 1" 65A(2½") 220 196 112 □132 1¼" 80A(3") 250 224 142 188 1½" 100A(4") 300 261 157 232 2" 125A(5") 330 325 182 266 65A 150A(6") 380 380 202 318 80A 200A(8") 460 447 250 404 100A 비고 - Sight Glass는 Option사항 입니다
- Flushing Valve 50~100A는 Screw type
- 125~200A는 Flange type.
