제품소개
감압밸브(미압기체용)

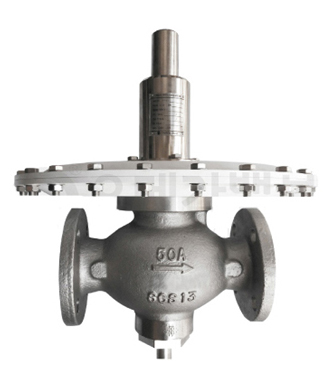

미압기체용 감압밸브
(MPR-SD10)

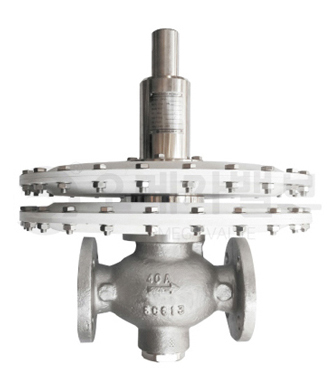

미압기체용 감압밸브
(MPR-DD10)
본 감압밸브는 미압의 기체용으로써 보일러나 건조기, 증발기, 열교환기 또는 산업용로 등의 에너지원으로 사용되는 인화성 가스 등의 압력제어나 반도체 산업 등 공정간 각종 기기들의 기능을 보조하는데 주로 사용합니다.
주요특징ㅣFeature
- • 구조가 간단해서 고장의 위험요인이 없습니다.
- • 응답성이 좋은 박막의 Diaphragm을 사용해 제어성이 좋습니다.
- • 2차측 압력감지용 Capillary tube 기능을 밸브의 내부쪽으로 장치하여 외력으로부터의 안전성 및 공간 축소로 응답성이 우수합니다.
- • 극 미압용의 경우 Tandum 방식으로 설계되어 Compact 합니다.
- • 고장력 Soft Sealing 구조로 밀폐성이 우수합니다.
- • Spring Return 작동방식으로 내구성이 우수합니다.
주요사양
-
모델 및 형식 MPR-DD10 MPR-SD10 적용유체 기체(Air, N2 Gas, LPG 등) 적용온도 5 ~ 80℃ 1차측 적용압력 Max. 0.1Mpa(1.0bar) Max. 0.5Mpa(5.0bar) 2차측 설정압력 범위 0.0005~0.001Mpa(0.005~0.01bar) 0.001~0.003Mpa(0.01~0.03bar)
0.003~0.005Mpa(0.03~0.05bar)
0.005~0.020Mpa(0.05~0.20bar)최대 감압비 20:1(Extra 30:1) 밸브 전후의 최소 차압 0.01Mpa 재질 본체 A216 WCB, A105, Stainless Steel 304 시트, 디스크 Stainless steel 304 또는 316 Diaphragm EPDM 접속방식 Screw type KS PT Screw, NPT, BS PT Flange type KS 10K / ANSI 150lb 본체 내압시험 공칭 적용압력의 1.5배(수압) 기타 옵션 사항 - Optional Pressure Gauge (Out or In & Out)
- 사용환경에 따라 Special Painting 실시
- Chemical Cleaning 또는 EP Finish 실시

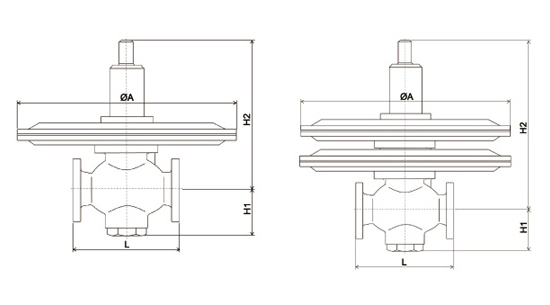

외관치수
-
SIZE L H1 H2 ØA MPR-SD10 MPR-DD10 DN15 160 64 252 298 284 DN20 160 64 252 298 284 DN25 184 82 264 312 284 DN32 184 82 264 312 386 DN40 222 97 308 356 386 DN50 254 105 319 367 386
감압밸브의 용어정리
-
1차측 압력
(Primary pressure)감압밸브 본체내의 입구측 압력 또는 감압밸브에 가까운 배관내의 압력 2차측 압력
(Secondary pressute)감압밸브 본체내의 출구측 압력 또는 감압밸브에 가까운 배관내의 압력 설정압력
(Set pressure)최소조절 가능 유량에 있어서의 2차측 압력 오프셋
(Off-set pressure)2차측의 압력을 설정 후 최초 조절 가능 유량부터정격유량까지 점차적으로 증가시켰을 경우 떨어지는 압력, 즉 설정압력과의 차이 입력 체절 승압
(Lock up pressure)감압밸브의 2차측 흐름을 차단하였을 때 순간적으로상승하는 압력 최소 조절 가능 유량
(Minimum adjustable flow)밸브를 서서히 개방 후 안정된 흐름을 보전할 수있을 때의 유량 정격유량
(Rated flow)1차측의 압력을 일정하게 하고 소정의off-set 내에서의 최대유량

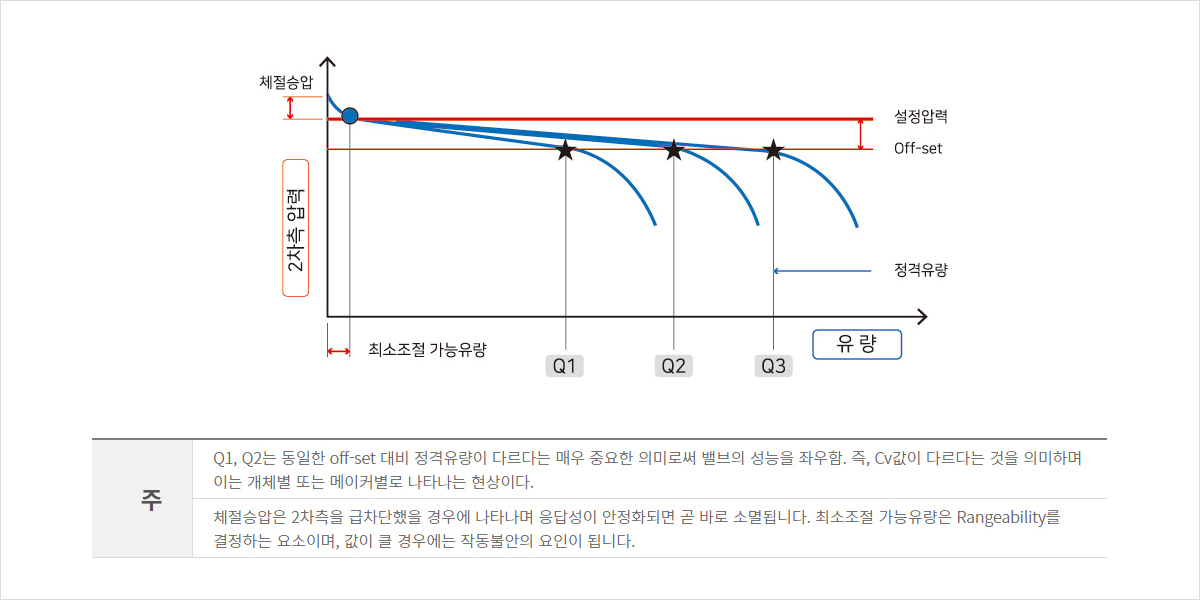

유량 특성 곡선

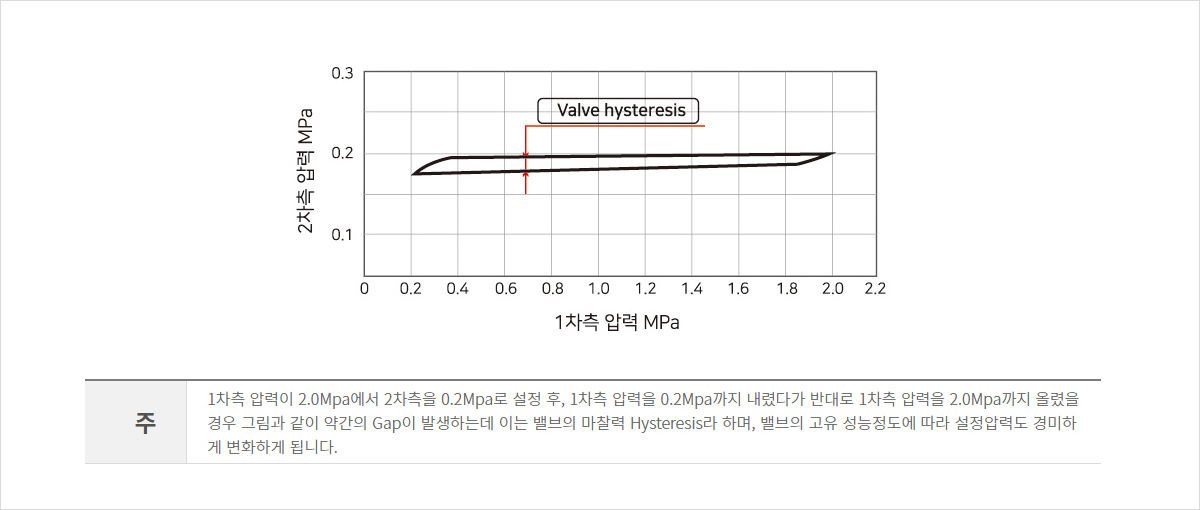

압력 특성 선도
