스트레이너(플랜지타입)

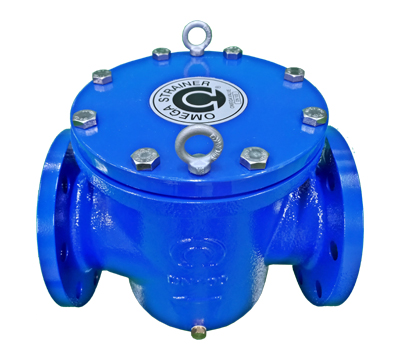

  • OMS-10F

    표준형

    (Blind Cover)

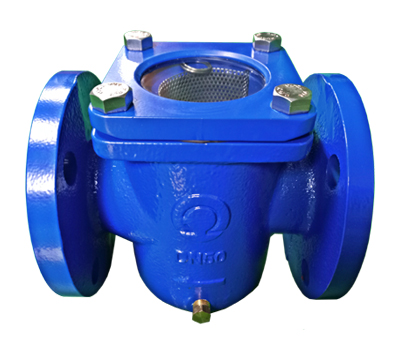

  • OMS-20F

    Option형

    (Sight Glass Cover)

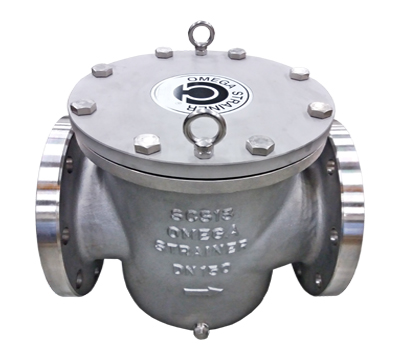

  • OMS-20F

    Option품

    (Stainless Steel)

주요사양

형식번호 OMS-10F OMS-20F
호칭지름 50A(2") - 500A(20")
사용유체 Water & Hot Water
사용압력 Max. 1.0Mpa Max. 2.0Mpa
사용온도 5 ~ 80℃
접속방식 KS 10K FF Flange KS 20K RF Flange
재질 본체 GCD450 A216WCB
커버 GCD450 A216WCB
스크린 Stainless Steel 304
본체 내압시험 1.5 Mpa 3.0 Mpa
도장 표준도장 : 내·외부 Epoxy 분체도장
스크린 표준품

50 ~ 100A(Ø2.2) / 125 ~ 200A(Ø3.0)
250 ~ 500A(Ø4.0)
옵션 Wire net : 40, 60, 80, 100, 200mesh, 기타
기타

- 300A(12") 이상은 제관 용접 제작으로 공급.
- Sight Glass는 Option사항 입니다.

외관치수 (OMS-10F)

제품치수
형식번호 L HI H2 ØA Drain(d)
50(2") 190 83 90 118 1/4"
65(2½") 220 96 112 132 3/8"
80(3") 250 112 142 188 3/8"
100(4") 300 129 157 232 3/8"
125(5") 300 150 182 266 1/2"
150(6") 380 180 202 318 1/2"
200(8") 460 205 250 404 3/4"
250(10") 550 238 310 475 3/4"
300(12") 672 316 370 590 1"
350(14") 814 376 435 684 1"
400(16") 916 418 472 778 1¼"
450(18") 966 450 517 848 1¼"
500(20") 1068 529 556 906 1½"

외관치수 (OMS-20F)

제품치수
형식번호 L HI H2 ØA Drain(d)
50(2") 196 83 90 118 1/4"
65(2½") 226 96 112 132 3/8"
80(3") 258 112 142 188 3/8"
100(4") 312 129 157 232 3/8"
125(5") 342 150 182 266 1/2"
150(6") 380 180 202 318 1/2"
200(8") 476 205 250 404 3/4"
250(10") 570 238 310 475 3/4"
300(12") 684 316 370 590 1"
350(14") 830 376 435 684 1"
400(16") 938 418 472 778 1¼"
450(18") 988 450 517 848 1¼"
500(20") 1090 529 556 906 1½"

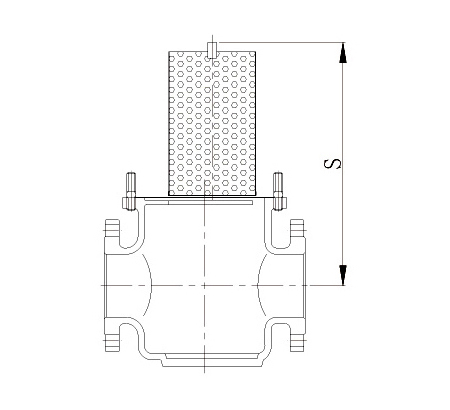

SCREEN의 분해공간 및 COVER BOLT DATA

SCREEN의 분해공간 및 COVER BOLT DATA
형식번호 S 커버의 볼트 & 너트 너트 조립 토르크
규격 수량 사용
스패너		 Nm Lb/ft
50(2") 160 M12 4 Hex 19 50~60 37~44
65(2½") 180 M14 4 Hex 22 70~80 52~59
80(3") 220 M12 6 Hex 19 50~60 37~44
100(4") 260 M14 8 Hex 22 70~80 52~59
125(5") 300 M14 8 Hex 22 70~80 52~59
150(6") 340 M16 12 Hex 24 100~110 74~81
200(8") 400 M20 12 Hex 30 160~170 118~125
250(10") 500 M20 16 Hex 30 160~170 118~125
300(12") 610 M24 16 Hex 36 230~244 169~180
350(14") 720 M24 24 Hex 36 230~244 169~180
400(16") 850 M30 24 Hex 46 360~380 265~280
200(20") 1100 M36 24 Hex 55 500~550 368~405
스크린의 청소방법
커버의 스터드너트를
스패너로 푼다.
(Size별 스패너 규격표 참조)		 너트를 해체후 전·후·좌·우
4곳에 형성된 홀을 이용해
커버와 가스켓을 이격한다.		 100A 이상의 경우
손잡이용 I-Bolt를 활용해서
커버를 들어내어 분리한다.		 스크린은 Top Down방식
으로 분해 및 이물질 청소 후
역순으로 조립한다.		 스크린의 입구방향 개방된
쪽으로 브러쉬를 활용하여
이물질을 청소한다.
스트레이너 관련 용어
내장된 스크린은 여과망의 조밀도 정도에 따라 최적의 효과를 거두는데 너무 커도 문제지만 너무 작아도 쉽게 막혀 과도한 압력손실이 발생하게되어 적절한 스크린 선택이 중요합니다.
스크린은 타공망과 메쉬망의 2종류가 있으며 타공망을 표준품으로 공급합니다.
메쉬망
(Mesh Screen)		 돗자리 짜기식의 여과망(Wire Net Screen)으로써, 숫자가 많을수록 고운 체눈을 형성하며 단위길이(1인치)에 대해서 체눈수의 크기로 표시합니다.
타공망
(Perforated Screen)		 일반적으로 널리 사용하는 여과망으로 메쉬가 아니라 타공홀의 크기와 홀간거리 즉, Potch로써 나타내거나 단위면적(inch2)당 Hole홀의 크기와 총개수로 표시합니다.
개구율 단위면적당 개구면적(열린면적)의 총함과의 비율
개구면적 스크린의 표면적 x 개구율(스크린의 표면에서 개방면적의 총합)
개구면적비 스트레이너의 호칭 단면적 대비 스크린의 개구면적과의 비율

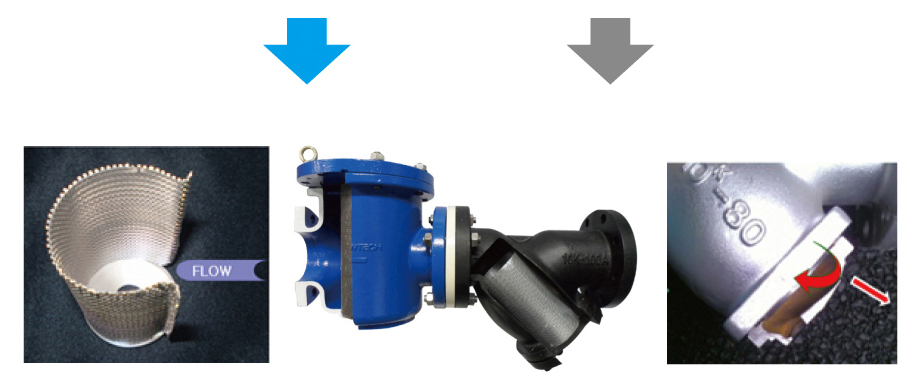

Ω-형과 Y-형의 차별성 비교
Ω-STRAINER 조건 Y-STRAINER
직선형 흐름으로 압력손실이 적다. 평상시
(운전시)		 유체가 스크린 내부에서 회전하며 흐르므로 압력손실이 많다.
스크린은 입구 쪽으로 편심 위치하고 출구 쪽으로 이물질이 집결되어 이물질이 누적되어도 압력손실이 비교적으로 적다. 이물질이 누적되면 이물질과 동반회전으로 압력손실의 증가와 더불어 커버 쪽으로 마모현상을 유발한다.
Cover가 수평으로 조립되어 있어서 너트를 해체 후 Cover에 부여된 홈을 이용하여 Notching으로 Gasket을 이격 후 수월하게 분해할 수 있다.
(100A 이상은 I-Bolt를 활용) 		COVER
분해시		 Cover가 45˚하향으로 조립되어 있고 Gasket을 이격 시키기 위한 장치가 없어서 분해가 어렵다. 이때 Cover의 자중으로 낙하의 위험성이 있어 이를 방지하기 위한 별도의 안전장치가 요구된다.
형상적으로 Ω형의 Screen으로 고유의 탄성력과 Hanger를 활용하여 본체로부터 탈거가 용이하다. SCREEN
탈거시		 Screen이 원통형의 구조로써 안쪽에서 바깥쪽으로 이물질의 고착으로 본체와 분리 시 탈거가 어렵다.
Top Down방식으로 바로 수직하향으로 조립하므로 매우 수월하다. SCREEN
안착시		 45˚ 상방향으로 조립해야 되므로 Screen 단독으로는 본체 내에 안착이 불가능하다.
분해할 때와 반대로 I-Bolt를 활용하여 Body에 있는 스터드 볼트에 맞춰 안착 후 너트만 조립하면 된다. COVER
조립시		 Screen과 동시에 Cover를 Body와 45˚ 상방향으로 안착시켜야 되므로 조립이 매우 어렵다.
50A 이하의 중소형 사이즈는 약 4~5분 정도 소요된다. 청소 및
분해조립시간		 50A 이하 소형 사이즈는 Screen Cap이 정상적으로 탈거되었을 경우에는 약 6~7분 소요되나 Cap의 해체여건에 따라 추가적인 시간이 다소 소요된다.
200A 이상 대형 사이즈는 I-Bolt를 활용하여 커버를 들어줄 수 있는 여건에 따라 약 7~9분 정도 소요된다. 150A이하 중형 사이즈는 분해 및 조립의 어려움으로 최소 10~13분 소요되고 200A 이상 대형의 경우는 아예 불가능할 수가 있다.

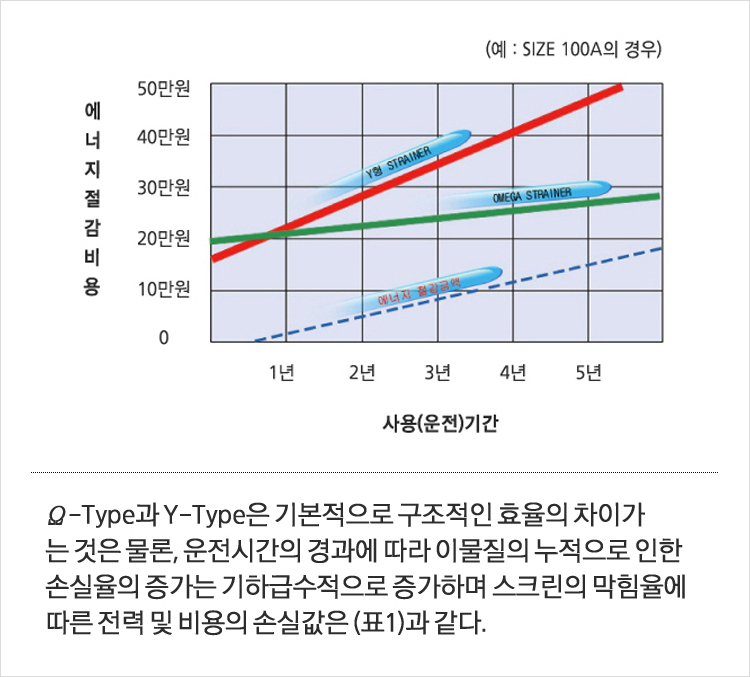

Ω-형과 Y-형의 경제성 비교
Ω-형과 Y-형의 경제성 비교
[표1] 추가전력 소모요금 산출표
(100A의 경우)
구분 전력소모량 전력요금 시간당 1일(6시간) 1달(30일) 1년(365일)
None
Closing		 Ω-Type 0.913 kWh 1 kWh = 55.7원 50.85원 305.12원 9,153.74원 111,370.48원
Y-Type 0.362 kWh 75.86원 455.18원 13,655.41원 166,140.85원
Y-Ω값 0.499 kWh 25.01원 150.06원 4,501.67원 54,770.37원
25%
Closing		 Ω-Type 1.2326 kWh 1 kWh = 55.7원 68.65원 411.92원 12,357.55원 150,350.15원
Y-Type 0.8387 kWh 102.42원 614.49원 18,434.81원 224,290.14원
Y-Ω값 0.6062 kWh 33.76원 202.58원 6,077.26원 73,940.00원
50%
Closing		 Ω-Type 1.826 kWh 1 kWh = 55.7원 101.71원 610.25원 18,307.48원 222,740.96원
Y-Type 2.724 kWh 151.73원 910.36원 27,310.82원 332,281.69원
Y-Ω값 0.898 kWh 50.02원 300.11원 9,003.35원 109,540.73원
75%
Closing		 Ω-Type 3.652 kWh 1 kWh = 55.7원 203.42원 1,220.50원 36,614.95원 445,481.92원
Y-Type 5.448 kWh 303.45원 1,820.72원 54,621.65원 664,563.38원
Y-Ω값 1.796 kWh 100.04원 600.22원 18,000.70원 219,081.47원
80%
Closing		 Ω-Type 4.565 kWh 1 kWh = 55.7원 254.27원 1,525.62원 45,768.69원 556,852.40원
Y-Type 6.81 kWh 379.32원 2,275.90원 68,277.06원 830,704.23원
Y-Ω값 2.245 kWh 125.05원 750.28원 22,508.37원 273,851.84원
85%
Closing		 Ω-Type 5.9345 kWh 1 kWh = 55.7원 330.55원 1,983.31원 59,499.30원 723,908.11원
Y-Type 8.853 kWh 493.11원 2,958.67원 88,760.18원 1,079,915.5원
Y-Ω값 2.9185 kWh 162.56원 975.36원 29,260.88원 356,007.39원
90%
Closing		 Ω-Type 9.13 kWh 1 kWh = 55.7원 508.54원 3,051.25원 91,537.38원 1,113,704.79원
Y-Type 13.62 kWh 758.63원 4,551.80원 136,554.12원 1,661,408.46원
Y-Ω값 4.49 kWh 250.09원 1,500.56원 45,016.74원 547,703.67원
※전력요금은 가장 싼 100KWh이하 가정용으로 적용함
    - 2013년
