감압밸브(중·고압기체용)

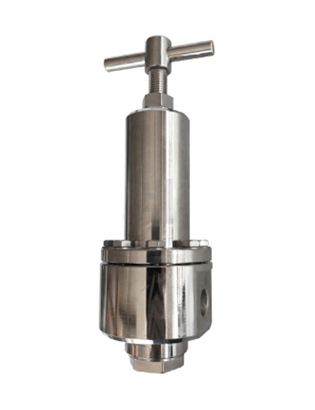

  • 표준품

    (나사식)

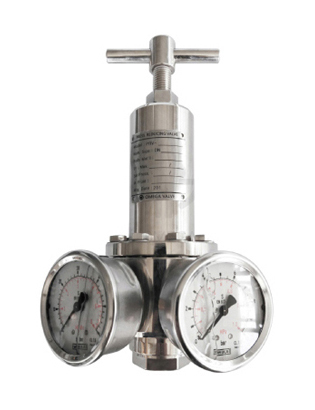

  • 옵션품

    (압력계 부착))

본 감압밸브는 고압의 기체용으로써 압력용기나 고압용 Compressor 등에 발생하는 압력을 적절한 용도의 기기나 공정간에 필요로 하는 적절한 압력으로 줄여주는 1차적인 감압목적의 밸브입니다.

주요특징ㅣFeature

  • • 구조가 간단해서 고장의 위험요인이 없습니다.
  • • 응답성이 좋은 박막의 Diaphragm을 사용해 제어성이 좋습니다.
  • • 고장력 Soft Sealing 구조로 밀폐성이 우수합니다.
  • • Spring Return 작동방식으로 내구성이 우수합니다.
  • • 하부쪽 One-Touch 분해, 조립방식으로 유지관리가 수월합니다.

주요사양

모델 및 형식 PRV-30S/PRV-30F PRV-50S/PRV-50F
적용유체 기체(Air, N2 Gas, LPG 등)
적용온도 5 ~ 80℃
1차측 적용압력 Max. 3.0Mpa(30bar) Max. 6.0Mpa(60bar)
2차측 설정압력 범위 0.2~0.7Mpa / 0.7~1.5Mpa 0.5~1.5Mpa / 1.57~2.0Mpa
최대 감압비 10:1(Extra 20:1)
밸브 전후의 최소 차압 0.05Mpa
재질 본체 A105 Stainless steel 304 또는 316
시트, 디스크 Stainless steel 304 또는 316
Diaphragm EPDM, Viton
접속방식 Screw type KS PT Screw, NPT, BS PT
Flange type KS 10K, 20K, 30K, 64K / ANSI 150lb, 300lb, 600lb
본체 내압시험 공칭 적용압력의 1.5배(수압)
기타 옵션 사항

- Optional Pressure Gauge(Out or In & Out)
- 사용 환경에 따라 Special Painting 실시

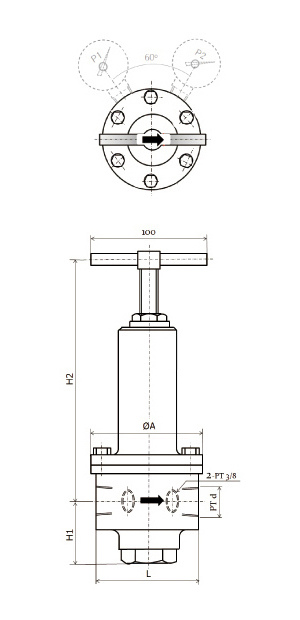

외관치수

제품치수
SIZE PT d L H1 H2 ØA
DN15 1/2" 80 50 208 90
DN20 3/4" 80 50 208 90
DN25 1" 100 60 236 98
DN40 1½" 140 90 272 134
DN50 2" 160 100 290 150

설계압력 등급별
FLANGE 면간거리(L) 치수표

Description DN15 DN20 DN25 DN40 DN50
KS 10K / ANSI 150 160 160 184 222 254
KS 20K / ANSI 300 160 160 197 235 267
KS 30K / ANSI 600 180 180 210 251 286
감압밸브의 용어정리
1차측 압력
(Primary pressure)
감압밸브 본체내의 입구측 압력 또는 감압밸브에 가까운 배관내의 압력
2차측 압력
(Secondary pressute)
감압밸브 본체내의 출구측 압력 또는 감압밸브에 가까운 배관내의 압력
설정압력
(Set pressure)
최소조절 가능 유량에 있어서의 2차측 압력
오프셋
(Off-set pressure)
2차측의 압력을 설정 후 최초 조절 가능 유량부터정격유량까지 점차적으로 증가시켰을 경우 떨어지는 압력, 즉 설정압력과의 차이 입력
체절 승압
(Lock up pressure)
감압밸브의 2차측 흐름을 차단하였을 때 순간적으로상승하는 압력
최소 조절 가능 유량
(Minimum adjustable flow)
밸브를 서서히 개방 후 안정된 흐름을 보전할 수있을 때의 유량
정격유량
(Rated flow)
1차측의 압력을 일정하게 하고 소정의off-set 내에서의 최대유량
유량 특성 곡선
압력 특성 선도
