productdescription
 |
 |
||

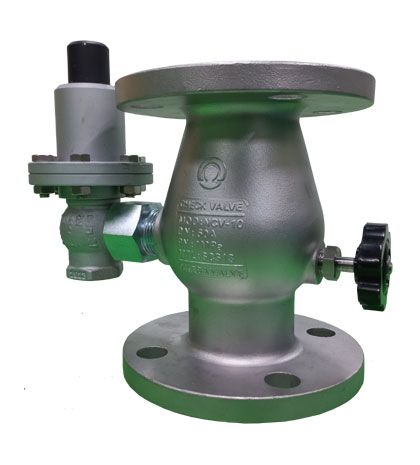

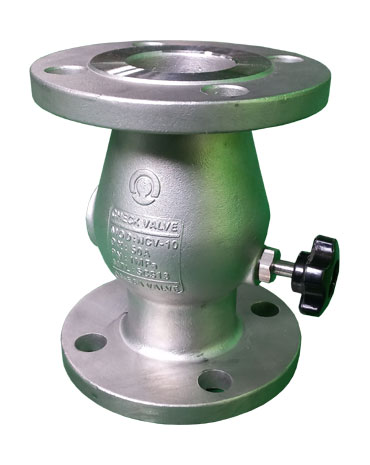

| NCV-10 | NCV-10R |
주요사양
| 모 델 번 호 | NCV-10 | NCV-10R | |
|---|---|---|---|
| 호 칭 지 름 | 50A(2") - 500A(20") | ||
| 사 용 유 체 | Water & City Water | ||
| 사 용 압 력 | Max. 1.0MPa | ||
| 사 용 온 도 | 50℃ - 60℃ | ||
| 접 속 방 식 | KS 10K RF Flange | ||
| 재 질 | 본 체 | Stainless Steel SCS13 | |
| 시 트 | Stainless Steel SCS13 | ||
| 디스크 | NBR | ||

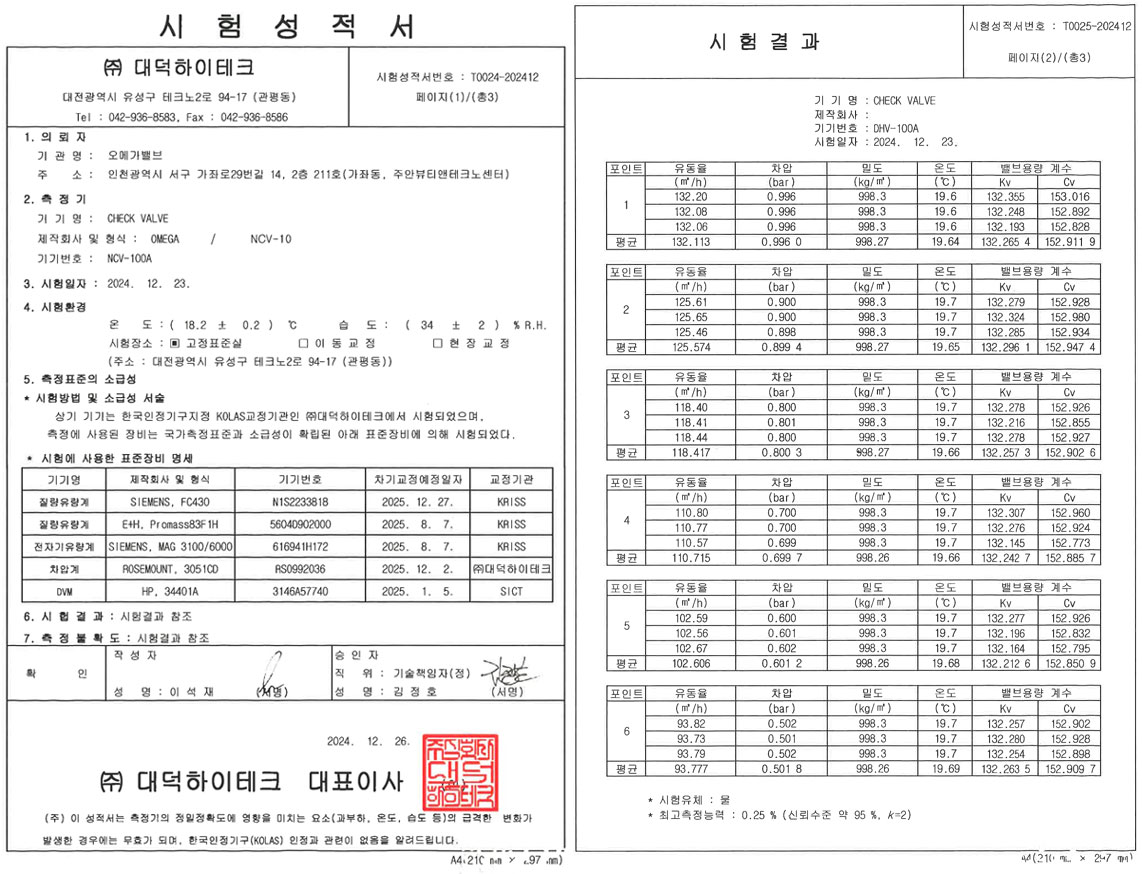

| 본체 내압 시험 | 1.5MPa | ||
| 설 치 방 향 | 수평, 수직 | ||
| 기타 옵션 사항 | Relief Valve(설정압력 : 1~1.3MPa) | ||
외관치수
| 호칭지름 | L | H | B | CV | |||
|---|---|---|---|---|---|---|---|
| 50(2") | 183 | 76 | 98 | 88 | |||
| 65(2-1/2") | 200 | 81 | 104 | 149 | |||
| 80(3") | 210 | 78 | 112 | 226 | |||
| 100(4") | 217 | 78 | 128 | 353 | |||
| 125(5") | 255 | 84 | 146 | 552 | |||
| 150(6") | 280 | 92 | 163 | 864 | |||
| 200(8") | 416 | 110 | 223 | 1335 | |||
| 250(10") | 500 | 124 | 258 | 2086 | |||
| 300(12") | 620 | 80 | 294 | 3004 | |||
| 350(14") | 830 | 95 | 322 | 4088 | |||
| 400(16") | 930 | 105 | 348 | 5430 | |||
| 450(18") | 720 | 115 | 375 | 6759 | |||
| 500(20") | 780 | 134 | 405 | 8344 | |||
 |
 |
 |
