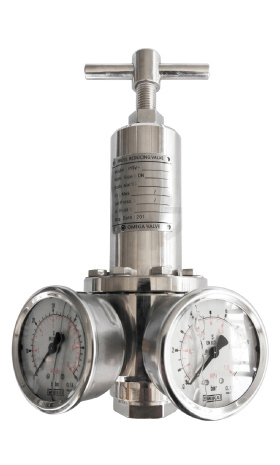

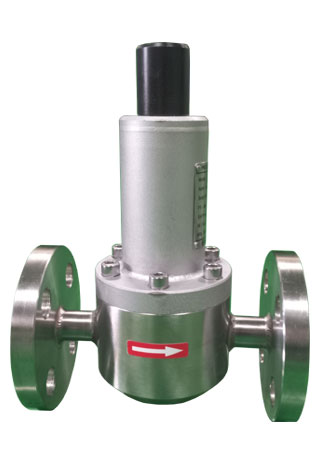

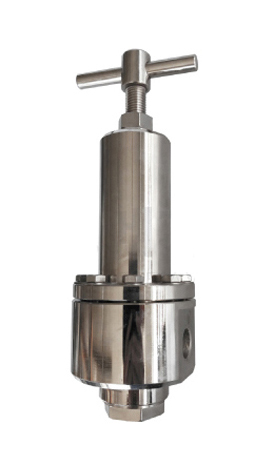

주요사양
| MODEL NAME | PRV-10S, 20S, 30S | PRV-10F, 20F, 30F | |
|---|---|---|---|
| 적용유체 | Air, N2, O2, Ar, H2 | ||
| 적용온도 | Max. 120℃ | ||
| 1차측 적용압력 | Max. 10bar, 20bar, 30bar | ||
| 2차측 설정압력 범위 | 1.0~3.5bar / 3~7bar / 7~12bar | ||
| 최대 감압비 | 20:1(Extra 30:1) | ||
| 밸브 전후의 최소 차압 | 0.7bar | ||
| 재질 | 본체 | A105 Stainless steel F304, 316 | |
| 시트, 디스크 | Stainless steel 304 또는 420 Nitrated | ||
| Piston Sealing | Viton or Aflas O-Ring | ||
| 접속방식 | KS PT Screw | KS 10K, 20K, 30K RF Flange | |
| NPT Screw | ANSI 150lb, 300lb, 600lb | ||
| 본체 내압시험 | 적용압력의 1.5배(수압) | ||
| 기타 옵션 사항 |
- 1차측 적용압력이 Max. 200bar까지 설계 제작 |
||
외관치수
| 형식번호 | PT d | L | H1 | H2 | ØA |
|---|---|---|---|---|---|
| 15A | 1/2" | 80 | 50 | 208 | 90 |
| 20A | 3/4" | 80 | 50 | 208 | 90 |
| 25A | 1" | 90 | 60 | 236 | 100 |
| 40A | 1½" | 120 | 90 | 322 | 135 |
| 50A | 2" | 130 | 100 | 340 | 150 |
| Flange Type 설계압력 등급별 면간거리(LF) 치수표 | |||||
| Description | 15A | 20A | 25A | 40A | 50A |
| KS 10K / ANSI 150 | 160 | 160 | 184 | 222 | 254 |
| KS 20K / ANSI 300 | 160 | 160 | 197 | 235 | 267 |
| KS 30K / ANSI 600 | 180 | 180 | 210 | 251 | 286 |
감압밸브 관련 용어
| 1차측 압력(Primary pressure) | 감압밸브 본체내의 입구측 압력 또는 감압밸브에 가까운 배관내의 압력 |
| 2차측 압력(Secondary pressure) | 감압밸브 본체내의 입구측 압력 또는 감압밸브에 가까운 배관내의 압력 |
| 설정압력(Set pressure) | 최소조절 가능 유량에 있어서의 2차측 압력 |
| 오프셋(Off-set pressure) | 2차측의 압력을 설정 후 최초 조절 가능 유량부터 정격유량까지 점차적으로 증가 시켰을 경우 떨어지는 압력, 즉 설정압력과의 차이 입력 |
| 체절 승압(Lock up pressure) | 감압밸브의 2차측 흐름을 차단하였을 때 순간적으로 상승하는 압력 |
| 최소 조절 가능 유량(Minimum adjustable flow) | 밸브를 서서히 개방 후 안정된 흐름을 보전할 수 있을 때의 유량 |
| 정격유량(Rated flow) | 1차측의 압력을 일정하게 하고 소정의 off-set 내에서의 최대유량 |
유량 특성 곡선
 |
압력 특성 선도
 |
