듀플렉스 스트레이너

듀플렉스 스트레이너
듀플렉스 스트레이너

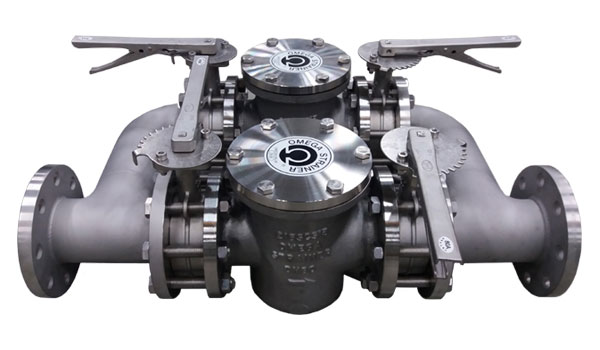

(DPS-10F)		 듀플렉스 스트레이너

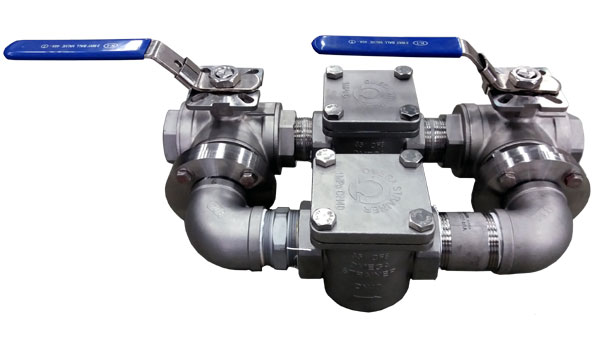

(DPS-10S)
주요특징
  • • Main Flow : 평상시에는 직선형의 유체흐름 구조로 압력손실을 최소화 했습니다.
  • • Bypass Flow : Main Flow 스트레이너의 스크린 청소시에만 한시적으로 사용합니다.
  • • 스크린의 분해·조립은 Top Down방식의 구조로 스크린 청소시 매우 수월합니다.
  • • 설치높이가 낮고 경량이며, 입·출구 방향이 일직선으로 시공성이 수월합니다.
  • • 구조가 간단해서 고장이 없으며 저렴한 가격의 시설 및 유지관리비가 적게 소요됩니다.

외관치수(DPS-10F)

형식번호 L P H1 H2 ØD S Weight(kg)
50A(2") 580 170 83 90 118 160 66
65A(2½") 620 185 96 112 132 180 78
80A(3") 710 215 112 142 188 220 96
100A(4") 830 270 129 157 232 260 133
125A(5") 950 334 150 182 266 300 187
150A(6") 1080 388 180 202 318 340 260
200A(8") 1310 495 205 250 404 400 402
250A(10") 1550 615 238 310 475 500 653
300A(12") 1750 720 316 370 590 610 940
350A(14") 2000 860 376 435 684 720 1280
400A(16") 2250 1000 418 472 778 850 1672
450A(18") 2540 1160 450 517 848 980 2080
500A(20") 2700 1260 529 556 906 1100 2620
기타

- 면간거리(L)는 현장의 여건에 따라 다소 변경하여 제작도 가능합니다.
- 10kg 및 20kg용의 면간거리는 동일합니다.
- 도장은 내,외부 Epoxy 분체도장 입니다.
- Sight Glass는 Option 사항으로 공급합니다.
구분선-dotted

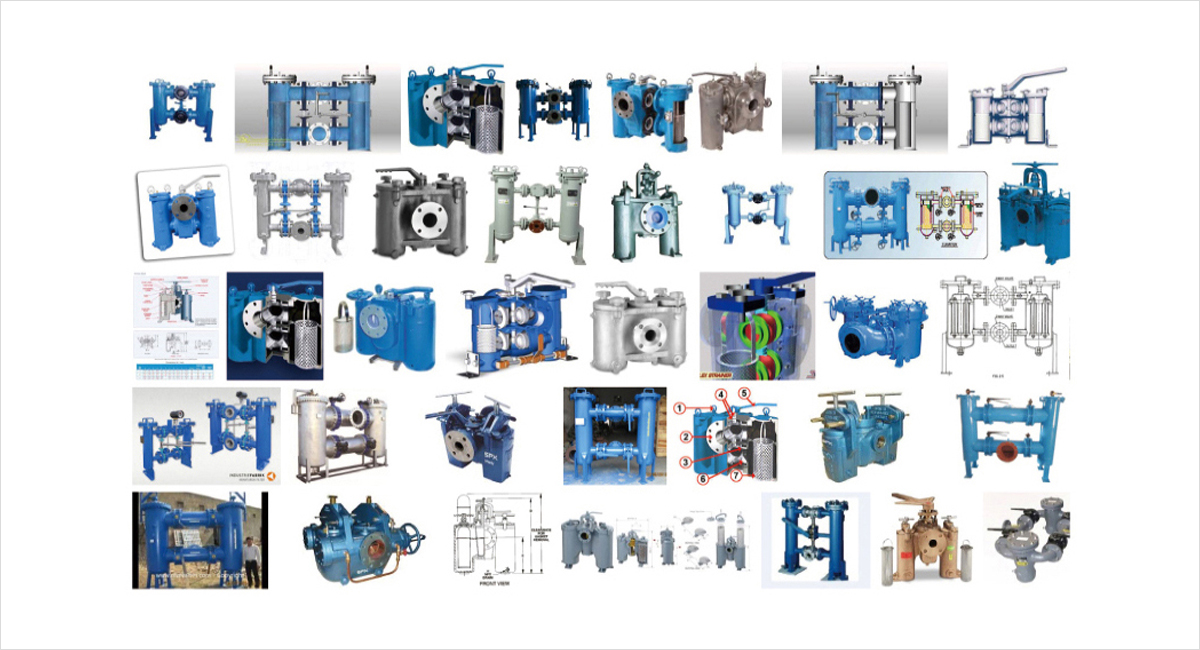

기존의 듀플렉스 타입 스트레이너

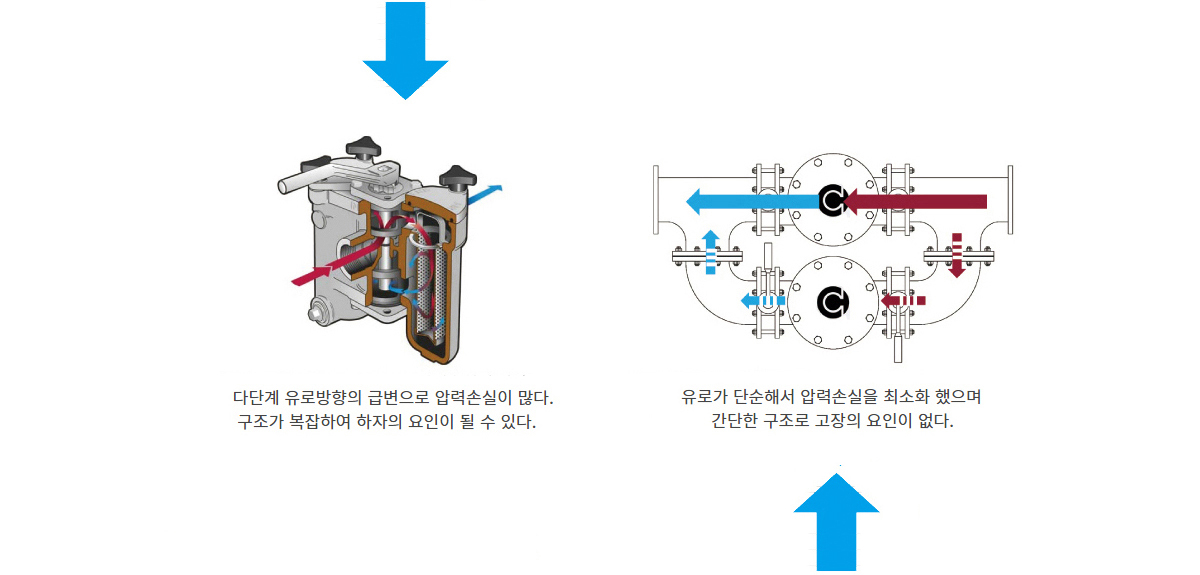

유체의 흐름구조 비교

Ω타입 듀플렉스 스트레이너 컨셉
