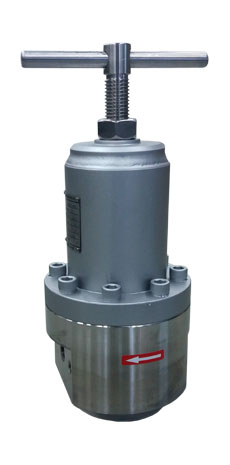

주요사양

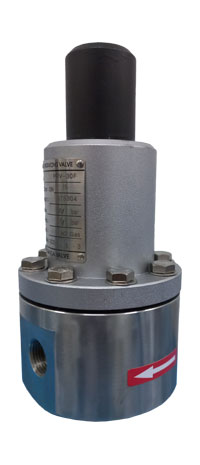

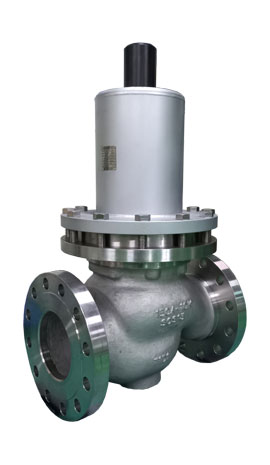

| CODE NAME | PRV-10S-ST | PRV-10F-ST | |
|---|---|---|---|
| 적용유체 | 포화증기(Saturated Steam) | ||
| 적용온도 | Max. 180℃ | ||
| 1차측 적용압력 | Max. 16bar | Max. 10bar | |
| 2차측 설정압력 범위 | 0.5~3.5bar / 3.5~7bar / 7~9bar | ||
| 최대 감압비 | 10:1(Extra 20:1) | ||
| 밸브 전후의 최소차압 | 0.7bar | ||
| 재질 | 본체 | A105, Stainless steel F304 | Carbon Steel SCPH2 | 시트, 디스크 | Stainless Steel 304 또는 420 |
| Piston Sealing | Viton or Aflas O-Ring | ||
| 접속방식 | KS PT Screw, NPT | KS 10K RF Flange, ANSI 150lb RF | |
| 본체 내압시험 | 적용압력의 1.5배(수압) | ||
| 기타 옵션 사항 |
- Optional Pressure Gauge(Out or In & Out) |
||
외관치수
| SIZE | Screw Type | Flange Type | ||||||
|---|---|---|---|---|---|---|---|---|
| L | H1 | H2 | ØA | L | H1 | H2 | ØA | |
| 15A | 90 | 42 | 185 | 98 | 184 | 48 | 210 | 55 |
| 20A | 90 | 42 | 185 | 98 | 184 | 48 | 210 | 55 |
| 25A | 100 | 46 | 192 | 110 | 184 | 63 | 268 | 100 |
| 40A | 130 | 80 | 325 | 150 | 222 | 70 | 328 | 120 |
| 50A | 140 | 85 | 340 | 160 | 254 | 78 | 332 | 130 |
| 65A | 276 | 88 | 414 | 145 | ||||
| 80A | 298 | 93 | 414 | 238 | ||||
| 100A | 352 | 110 | 520 | 298 | ||||
| 125A | 403 | 150 | 570 | 298 | ||||
| 150A | 451 | 160 | 675 | 390 | ||||
| 200A | 543 | 210 | 690 | 390 | ||||
감압밸브 관련 용어
| 1차측 압력(Primary pressure) | 감압밸브 본체내의 입구측 압력 또는 감압밸브에 가까운 배관내의 압력 |
| 2차측 압력(Secondary pressure) | 감압밸브 본체내의 입구측 압력 또는 감압밸브에 가까운 배관내의 압력 |
| 설정압력(Set pressure) | 최소조절 가능 유량에 있어서의 2차측 압력 |
| 오프셋(Off-set pressure) | 2차측의 압력을 설정 후 최초 조절 가능 유량부터 정격유량까지 점차적으로 증가 시켰을 경우 떨어지는 압력, 즉 설정압력과의 차이 입력 |
| 체절 승압(Lock up pressure) | 감압밸브의 2차측 흐름을 차단하였을 때 순간적으로 상승하는 압력 |
| 최소 조절 가능 유량(Minimum adjustable flow) | 밸브를 서서히 개방 후 안정된 흐름을 보전할 수 있을 때의 유량 |
| 정격유량(Rated flow) | 1차측의 압력을 일정하게 하고 소정의 off-set 내에서의 최대유량 |
유량 특성 곡선
 |
압력 특성 선도
 |
