주요사양
| 형식번호 | OMS-10S | ||
|---|---|---|---|

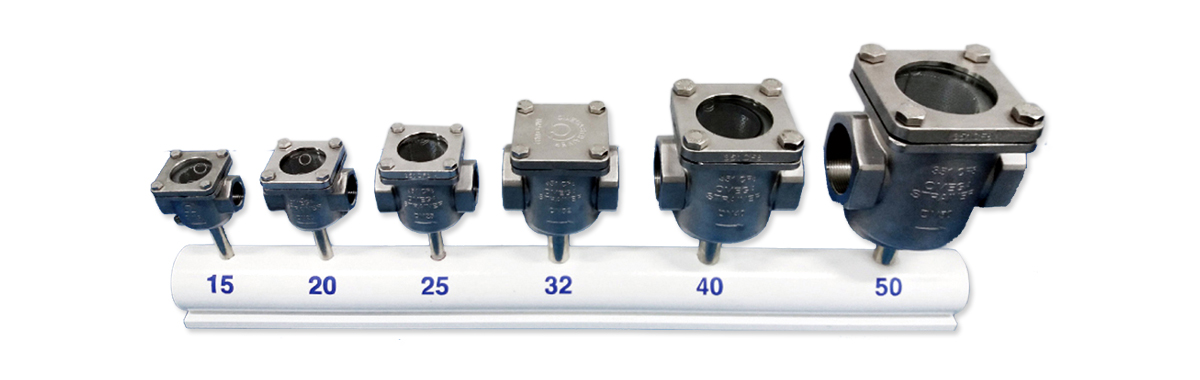

| 호칭지름 | 15A(1/2") - 50A(2") | ||
| 사용유체 | Water & Hot Water | ||
| 사용압력 | Max. 2.0Mpa | ||
| 사용온도 | 5 ~ 80℃ | ||
| 접속방식 | KS PT Screwed | ||
| 재질 | 본체 | A351CF8 | |
| 커버 | A351CF8 | ||
| 스크린 | Stainless Steel 304 | ||
| 본체 내압시험 | 1.5 Mpa | ||
| 스크린 | 규격 | 15A~32A | 40A~50A |
| 표준품 | 타공 1.0mm | 타공 1.5mm | |
| Optional | Wire net : 40, 80, 100, 200mesh | ||
| 기타 | - Sight Glass는 Option사항 입니다. |
||
외관치수
| 호칭지름 | L | HI | H2 | H3 | □A | Drain(d) |
|---|---|---|---|---|---|---|
| 15A(1/2") | 62 | 27 | 28 | 43 | 50 | 1/8" |
| 20A(3/4") | 68 | 32 | 32 | 52 | 56 | 1/8" |
| 25A(1") | 80 | 36 | 42 | 65 | 62 | 1/8" |
| 32A(1¼") | 96 | 45 | 51 | 78 | 78 | 1/8" |
| 40A(1½") | 114 | 53 | 60 | 93 | 92 | 1/4" |
| 50A(2") | 134 | 67 | 71 | 116 | 112 | 1/4" |
| 비고 | H3는 Screen의 청소를 위한 분해공간 치수임. |
|||||
구조 및 부품명세서
| 형식번호 | PART NAME | MATERIAL |
|---|---|---|
| 1 | BODY | A351CF8 |
| 2 | COVER | A351CF8 |
| 3 | SCREEN | STS304 |
| 4 | GASKET | PH3000 |
| 5 | COVER BOLT | STS304 |
| 6 | PLANE WASHER | STS304 |
| 7 | SIGHT CLASS | R.GRASS |
| 8 | O-RING | EPDM |
| 9 | DRAIN PLUG | STS304 |
