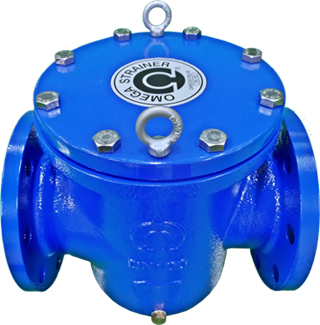

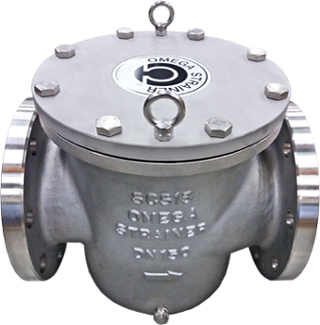

주요사양
| 형식번호 | OMS-10F | OMS-20F | |
|---|---|---|---|
| 호칭지름 | 50A(2") - 500A(20") | ||
| 사용유체 | Water & Hot Water | ||
| 사용압력 | Max. 1.0Mpa | Max. 2.0Mpa | |
| 사용온도 | 5 ~ 80℃ | ||
| 접속방식 | KS 10K FF Flange | KS 20K RF Flange | |
| 재질 | 본체 | GCD450 | A216WCB |
| 커버 | GCD450 | A216WCB | |
| 스크린 | Stainless Steel 304 | ||
| 본체 내압시험 | 1.5 Mpa | 3.0 Mpa | |
| 도장 | 표준도장 : 내·외부 Epoxy 분체도장 | ||
| 스크린 | 표준품 | 50 ~ 100A(Ø2.2) / 125 ~200A(Ø3.0) / 250 ~ 500A(Ø4.0) | |
| Optional | Wire net : 40, 60, 80, 100, 200mesh, 기타 | ||
| 기타 |
- 300A(12") 이상은 제관 용접 제작으로 공급합니다. |
||
외관치수 (OMS-10F)
| 형식번호 | L | HI | H2 | ØA | Drain(d) |
|---|---|---|---|---|---|
| 50(2") | 190 | 83 | 90 | 118 | 1/4" |
| 65(2½") | 220 | 96 | 112 | 132 | 3/8" |
| 80(3") | 250 | 112 | 142 | 188 | 3/8" |
| 100(4") | 300 | 129 | 157 | 232 | 3/8" |
| 125(5") | 330 | 150 | 182 | 266 | 1/2" |
| 150(6") | 380 | 180 | 202 | 318 | 1/2" |
| 200(8") | 460 | 205 | 250 | 404 | 3/4" |
| 250(10") | 550 | 238 | 310 | 475 | 3/4" |
| 300(12") | 672 | 316 | 370 | 590 | 1" |
| 350(14") | 814 | 376 | 435 | 684 | 1" |
| 400(16") | 916 | 418 | 472 | 778 | 1¼" |
| 450(18") | 966 | 450 | 517 | 848 | 1¼" |
| 500(20") | 1068 | 529 | 556 | 906 | 1½" |
외관치수 (OMS-20F)
| 형식번호 | L | HI | H2 | ØA | Drain(d) |
|---|---|---|---|---|---|
| 50(2") | 196 | 83 | 90 | 118 | 1/4" |
| 65(2½") | 226 | 96 | 112 | 132 | 3/8" |
| 80(3") | 258 | 112 | 142 | 188 | 3/8" |
| 100(4") | 312 | 129 | 157 | 232 | 3/8" |
| 125(5") | 342 | 150 | 182 | 266 | 1/2" |
| 150(6") | 380 | 180 | 202 | 318 | 1/2" |
| 200(8") | 476 | 205 | 250 | 404 | 3/4" |
| 250(10") | 570 | 238 | 310 | 475 | 3/4" |
| 300(12") | 684 | 316 | 370 | 590 | 1" |
| 350(14") | 830 | 376 | 435 | 684 | 1" |
| 400(16") | 938 | 418 | 472 | 778 | 1¼" |
| 450(18") | 988 | 450 | 517 | 848 | 1¼" |
| 500(20") | 1090 | 529 | 556 | 906 | 1½" |
SCREEN의 분해공간 및 COVER BOLT DATA
| 호칭지름 | S | 커버의 볼트 & 너트 | 너트 조립 토르크 | |||
|---|---|---|---|---|---|---|
| 규격 | 수량 | 사용스패너 | Nm | Lb/ft | ||
| 50(2") | 160 | M12 | 4 | Hex 19 | 50~60 | 37~44 |
| 65(2½") | 180 | M14 | 4 | Hex 22 | 70~80 | 52~59 |
| 80(3") | 220 | M12 | 6 | Hex 19 | 50~60 | 37~44 |
| 100(4") | 260 | M14 | 8 | Hex 22 | 70~80 | 52~59 |
| 125(5") | 300 | M14 | 8 | Hex 22 | 70~80 | 52~59 |
| 150(6") | 340 | M16 | 12 | Hex 24 | 100~110 | 74~81 |
| 200(8") | 400 | M20 | 12 | Hex 30 | 160~170 | 118~125 |
| 250(10") | 500 | M20 | 16 | Hex 30 | 160~170 | 118~125 |
| 300(12") | 610 | M24 | 16 | Hex 36 | 230~244 | 169~180 |
| 350(14") | 720 | M24 | 24 | Hex 36 | 230~244 | 169~180 |
| 400(16") | 850 | M30 | 24 | Hex 46 | 360~380 | 265~280 |
| 500(20") | 1100 | M36 | 24 | Hex 55 | 500~550 | 368~405 |

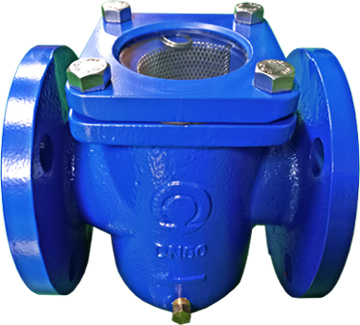

스크린의 청소방법
 |
 |
 |
 |
 |
| 커버의 스터드너트를 스패너로 푼다. (Size별 스패너 규격표 참조) |
너트를 해체후 전후좌우 4곳에 형성된 홀을 이용해 커버와 가스켓을 이격한다. | 100A 이상의 경우 손잡이용 I-Bolt를 활용해서 커버를 들어내어 분리한다. |
스크린은 Top Down방식으로 분해 및 이물질 청소 후 역순으로 조립한다. | 스크린의 입구방향 개방된 쪽으로 브러쉬를 활용하여 이물질을 청소한다. |
스트레이너 관련 용어
| 내장된 스크린은 여과망의 조밀도 정도에 따라 최적의 효과를 거두는데 너무 커도 문제지만 너무 작아도 쉽게 막혀 과도한 압력손실이 발생하게되어 적절한 스크린 선택이 중요합니다. 스크린은 타공망과 메쉬망의 2종류가 있으며 타공망을 표준품으로 공급합니다. | ||
|---|---|---|
| 메쉬망(Mesh Screen) | 돗자리 짜기식의 여과망(Wire Net Screen)으로써, 숫자가 많을수록 고운 체눈을 형성하며 단위길이(1인치)에 대해서 체눈수의 크기로 표시합니다. |  |
| 타공망(Perforated Screen) | 일반적으로 널리 사용하는 여과망으로 메쉬가 아니라 타공홀의 크기와 홀간거리 즉, Potch로써 나타내거나 단위면적(inch2)당 Hole홀의 크기와 총개수로 표시합니다. |
 |
| 개구율 | 단위면적당 개구면적(열린면적)의 총함과의 비율 | |
| 개구면적 | 스크린의 표면적 x 개구율(스크린의 표면에서 개방면적의 총합) | |
| 개구면적비 | 스트레이너의 호칭 단면적 대비 스크린의 개구면적과의 비율 | |

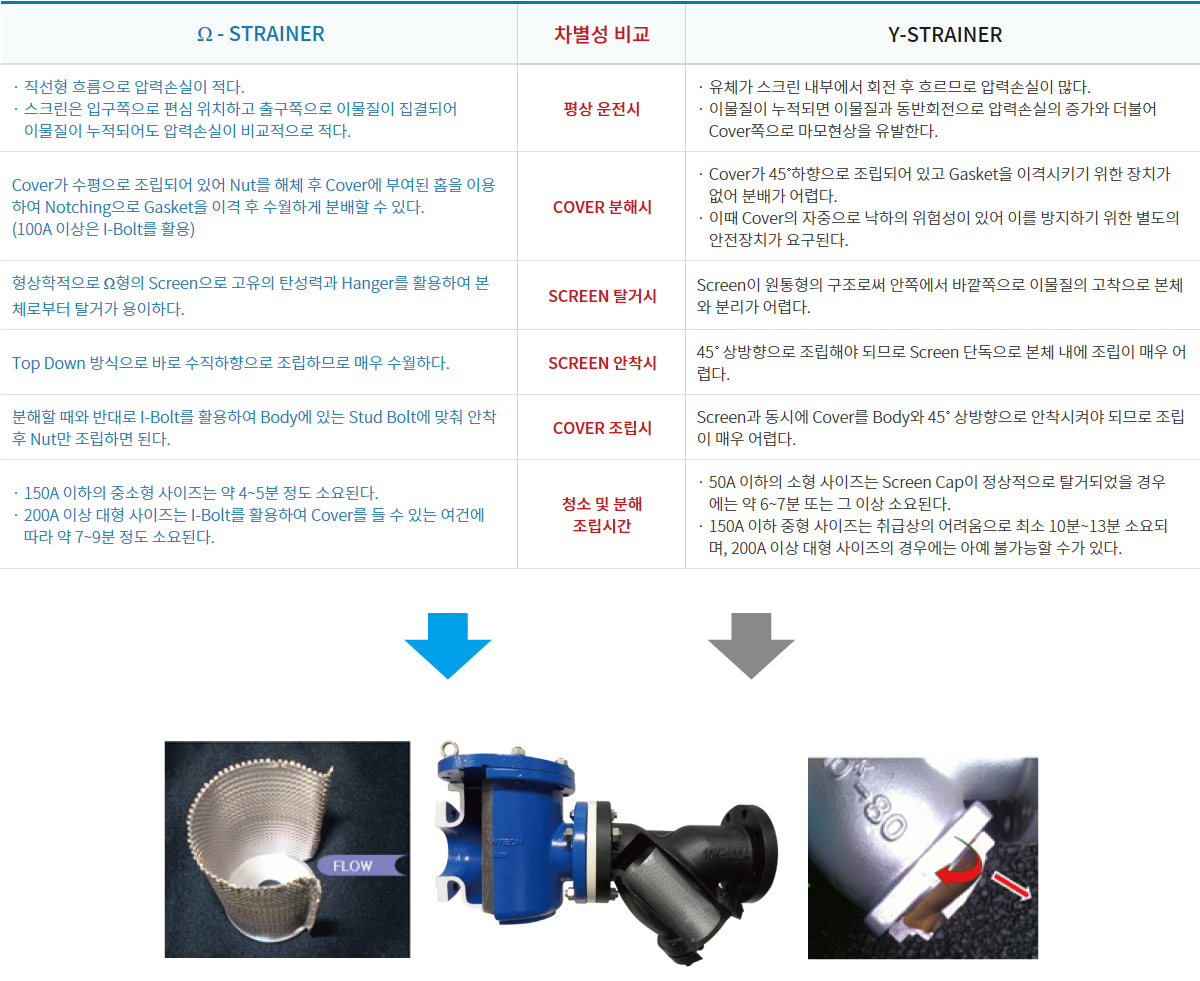

Ω형과 Y형의 차별성 비교
 |

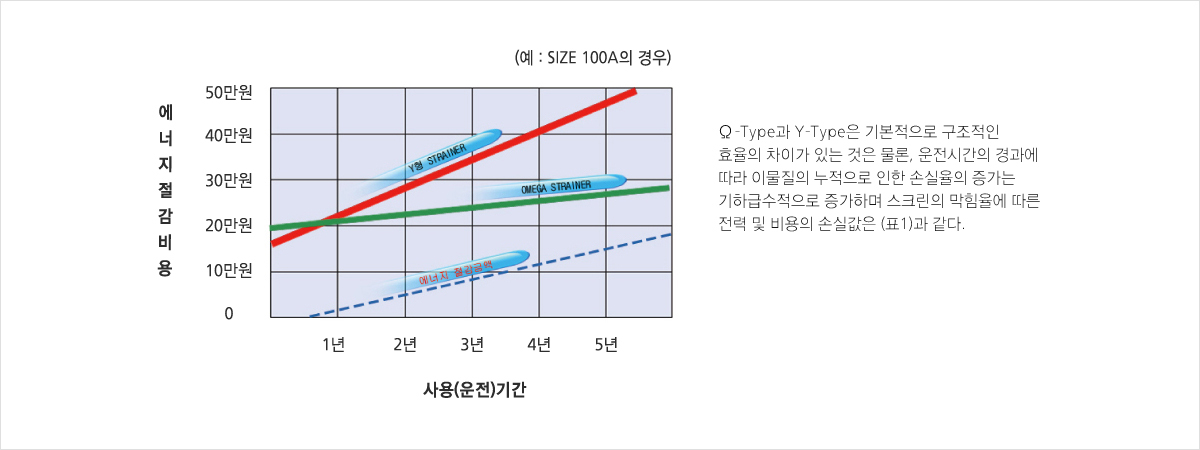

Ω형과 Y형의 경제성 비교
 |

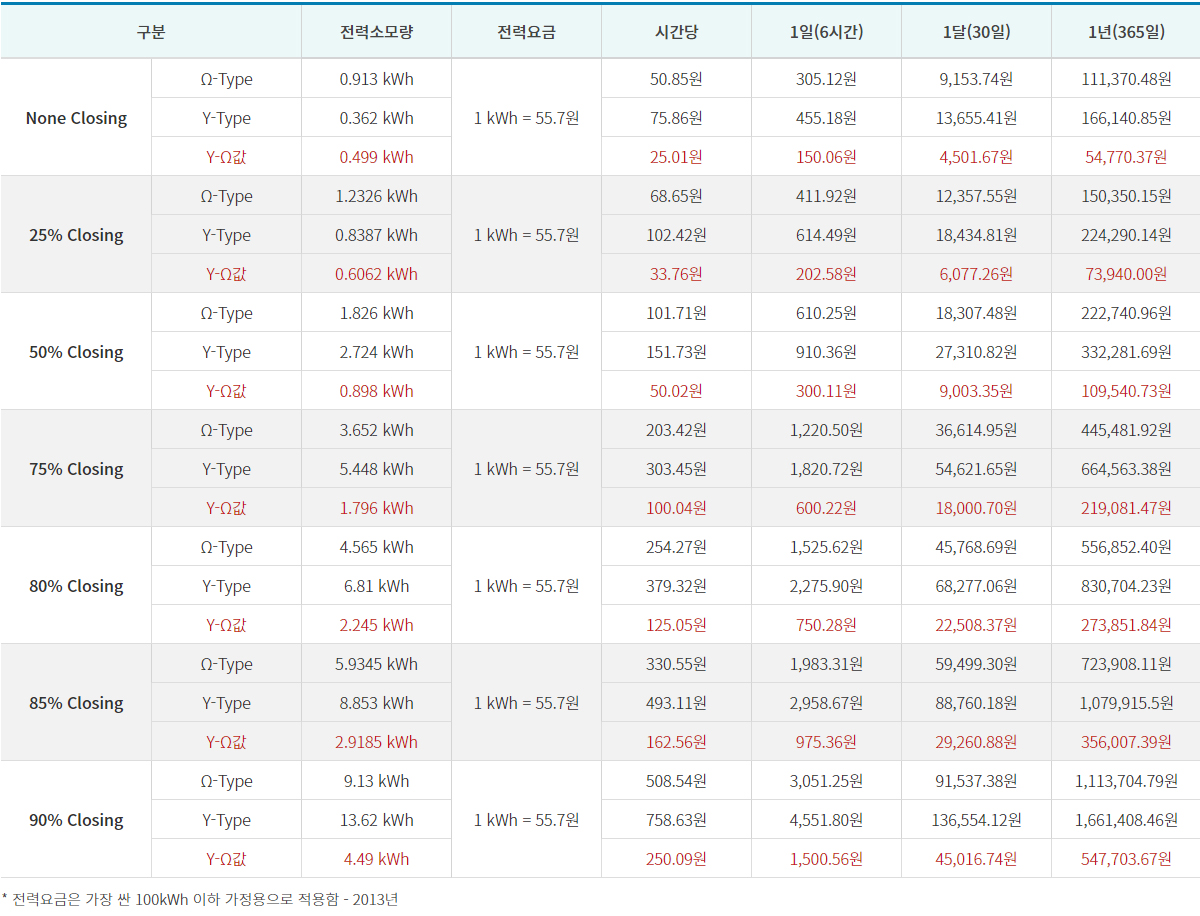

[표1] 추가전력 소모요금 산출표(100A의 경우)
 |
