주요특징
- • 유체의 흐름구조가 일직선상으로 압력손실을 최소화 했습니다.
- • 운전 중에도 카바를 분해하지 않고 볼밸브를 열어서 내부의 이물질을 밖으로 분출할 수 있습니다.
- • 스크린 내부의 이물질 누적상태를 Sight Glass에 의해 확인할 수 있어서 적기에 대응할 수 있습니다.
- • 시공시 카바의 설치방향은 손쉬운 분해·조립을 위해 앞·뒤·위 방향 어느 곳으로도 취할 수 있습니다.
Better Savings & Better Efficiency, 끊임없이 연구하는 기업
productdiscription
플러싱 스트레이너
 |
 |
||

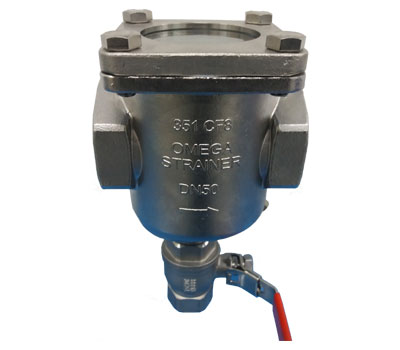

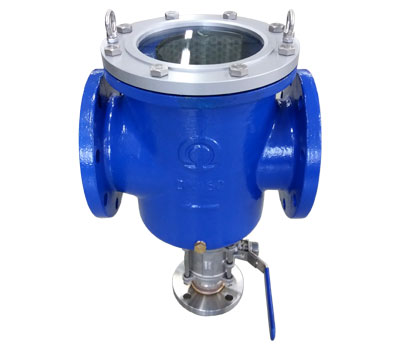

| 플러싱 스트레이너(나사식) | 플러싱 스트레이너(플랜지식) |
외관치수(FLS-10S)
| 호칭지름 | L | HI | H2 | □A | Drain(d) |
|---|---|---|---|---|---|
| 15A(1/2") | 62 | 82 | 36 | 50 | 3/8" |
| 20A(3/4") | 68 | 87 | 34 | 56 | 3/8" |
| 25A(1") | 80 | 91 | 44 | 62 | 3/8" |
| 32A(1¼") | 95 | 109 | 53 | 78 | 1/2" |
| 40A(1½") | 114 | 128 | 62 | 92 | 3/4" |
| 50A(2") | 134 | 157 | 74 | 112 | 1" |
| 비고 | H3는 Screen의 청소를 위한 분해공간 치수임. |
||||
외관치수(FLS-10F)
| 호칭지름 | L | HI | H2 | ØA | Drain(d) |
|---|---|---|---|---|---|
| 50A(2") | 190 | 173 | 90 | □118 | 1" |
| 65A(2½") | 220 | 196 | 112 | □132 | 1¼" |
| 80A(3") | 250 | 224 | 142 | 188 | 1½" |
| 100A(4") | 300 | 261 | 157 | 232 | 2" |
| 125A(5") | 330 | 325 | 182 | 266 | 65A |
| 150A(6") | 380 | 380 | 202 | 318 | 80A |
| 200A(8") | 460 | 447 | 250 | 404 | 100A |
| 비고 |
- Sight Glass는 Option사항 입니다 |
||||
